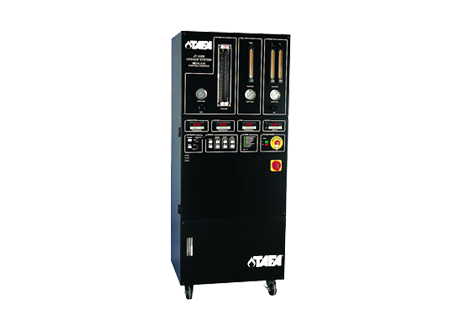

JP5000控制器

热喷涂设备


JP-5000的出现改变了高压高速火焰喷涂(HP/HVOF)的市场。通过使用液态燃料取代气体燃料产生出較高的火焰温度与压力，JP-5000改善了粉末与燃烧舱的混合方式，得到的结果是更快的颗粒温度与更好的涂层质量表现。


JP-5000的设计完全符合人体工学的设计，流量计与按钮都有经过精心的设计，让操作员可以容易的进行参数、即时监控数值与一键操作来确保涂层质量的一致性。在JP-5000上提供燃烧舱的及时压力监测，以确保合适的燃烧模式与稳定的压力(燃烧舱压力与颗粒飞行速度成正比)。


JP-5000提供MANUAL(设置)、IDLE(一级点火流量)和RUN(自动)模式。其中IDLE模式可以将氧气和燃料流量降低而无需关闭喷枪，该功能可以快速更换、冷却、和检查喷涂后的工件，这样的设计可以增加生产效率进而降低成本。在控制台中也提供一体式的冷水帮浦流量计可以及时监控，确保冷水压力与流量的稳定来冷却喷枪。和其他严格要求控制水温的高压高速火焰喷枪(HVOF)不同，该设备可以允许使用4-21oC的入水温度而不影响喷枪性能和涂层质量。


设备特色：

  • 所有气体、燃料、冷水流量都使用大型、易读和高精度的流量计
  • 高燃烧舱压力并直接监控燃烧舱压力，使涂层质量可维持一致
  • 内部电路设计更加易于保养与维修
  • IDLE模式下可以在不停火状态中将氧气和燃料流量降低去进行喷涂后工件更换与检查，可提升生产效率与降低生产成本
  • 内置燃油过滤器，可保护燃油管路防止杂质影响涂层质量
  • 双进料设计，可以增加送粉效率
  • 符合CE规范


普莱克斯表面技术公司非常重视热喷涂的安全性，JP-5000高压高速火焰(HP/HVOF)系统经过精心的设计与制造，确保生产和运行安全。JP-5000使用液态燃料，没有爆炸性气体的危险，也是目前市场上容易使用与安全的高压高速火焰系统之一，内部配置了许多与PLC相连的安全功能，以保护操作员和设备的安全。


JP-5000控制系统还具备与其他喷涂设备相连的功能，像是与积尘系统相连，当积尘机风量不足时系统会无法点火或者是积尘机突然停机，系统也会自动紧急停机，也可以跟气体侦测器、机械手臂、冰水机和隔音室进行联结来确保整个生产过程的安全与涂层质量的稳定。


安全设计：

  • 将水、电、気完全分离，在机体内部有气体流动设计，防止意外发生
  • 精心规划电路位置，防止电器元件故障所产生的意外

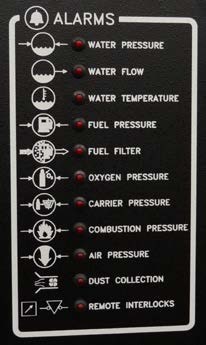

  • 联动警报装置，用于监控燃油、氧气和水的供应状态，防止可能对操作员或设备造成的危害
  • 在点火的过程中如果燃烧失败，会立即停止煤油的供应，防止回火的意外发生
  • 氧气压力过高时有紧急泄压装置
  • 氧气回路有预加压设计，防止浮子损坏玻璃流量管
  • 可以联结周边喷涂设备，当其他设备故障时，JP-5000也会立即停机


更方便的使用：

  • 大型、精准和易于阅读的流量计可以方便操作员进行观察与调整
  • 简化了氧气和燃料的启动方式只需一键即可开启与关闭
  • 所有的管线都连接到独立的控制箱中，便于维修与保养


JP-5000基本讯息：

重量：256.3 kg

体积：185(H)*79(W)*64(D)

电力需求：208/240 VAC, 1Ph, 50/60 Hz, 30A

冷却水需求： 流量12 gpm(45 L/min)

                     最小压力40 psi(2.8 bar)当喷枪在作业时

                     入水口温度最高21oC

燃料需求：K1等级的航空煤油，最大流量10gph(38 L/hr)

氧气需求： 最大流量2300SFCH(47 L/min)

                  最小压力180 psi

                  最大压力250 psi

载气需求(氮气或氩气)： 流量50 SCFH(24 L/min)

                                    最小压力：100 psi(690 kPa)

                                    最大压力：150 psi(1034 kPa)

高压空气需求： 流量1-3 SCFH(30-90 L/min)

                        最大压力：70 psi(483 kPa)

                        最小压力：100 psi(690 kPa)
